SYEE精密点焊机



广州市尚亿智能科技有限公司的逆变直流电阻焊接电源是采用IGBT逆变技术、微机控制技术和现代电力电子技术开发的新型电源。该设备原理见图1。由于采用AC-DC-AC-DC的变换技术,时间控制达到毫秒级精度、控制响应和控制精度大大提高;直流输出(图2)使焊接工艺性显著改善;逆变技术还使设备具有小型、节能高效等一系列优点;微控制器(MCU)与电子技术的采用使该设备具备现代设备的优秀功能,包括数字控制、监控、故障诊断与保护、数据传输等,设备功能齐全、灵活方便、适应面广。该类设备特别适合于铜、铝等有色金属材料的点焊、合金材料的点焊、精密零件的点焊和高质量产品的点焊。

 undefined

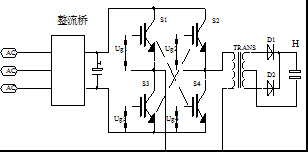

1  逆变直流电阻点焊电源原理示意图

 undefined

2 焊接电流波形



一、焊接电源的特点

液晶显示系列逆变式电阻焊电源的特点:

1)直流输出。焊接电流为脉动直流(且波纹度小),无交流过零不连续加热工件的缺点,热量集中,提高了焊接热效率,对有色金属材料和一些难焊材料的焊接特别适合,焊接过程稳定、焊接质量显著提高。同时,电极寿命获得延长。

2)由微控制器(MCU)控制,具有电流、电压、功率监控功能。

3)逆变桥采用软开关技术,减小开关损耗,减小电磁干扰。

4)具有电流失常、监控值超限、网压超限、过热等故障诊断与报警功能。

5)逆变桥电流失常自动关断,增强系统保护。

6)三段加热设定,带电流缓升缓降功能,时间宽范围设定(0-250ms或0-1s),适用复杂焊接过程需要。

7)20组参数储存,方便多种焊接品种使用。

8)240x128 LCD显示,同时显示多种内容。

9)较强的外部通讯功能:焊接结束、故障、计数信号、RS-232数据通讯口(选配),便于自动焊使用。

10)数据存储采用EEPROM,无电池寿命问题。

11)响应速度快。由于采用了较高的逆变频率(4kHz、1kHz),具体型号机器的逆变频率可查阅表1。通电时间控制周期为0.25ms或1ms,比通常交流焊机的20ms提高80或20倍,控制精度明显提高。与电容储能焊机相比,无需充放电,可控性明显增强,特别适合于精密件的焊接和高质量、高精度、高速度焊接。



2.点焊机技术参数

型号

SYE-01L

SYE-02L

SYE-03L

SYE-04LB

SYE-06AL/AT

SYE-10AL/AT



SYE-20AL/AT



SYE-40AL/AT

输入电压(V)

220V&3~380V

220V&3~380V

220V&3~380V

3~380V

3~380V

3~380V

3~380V

3~380V

额定功率(kVA)

4

6

10

12

16

25

45

90

最大输出电流(DCA)

1000

2000

3000

4000

6000

10000

20000

40000

控制模式

恒电流/恒功率/恒电压/定脉宽

负载持续率(%)

20

20

20

10

10

10

10

10

逆变频率(kHz)

4

4

4

4

1

1

1

1

焊接循环时段

11

11

11

11

11

11

11

11

焊接脉冲数

3

3

3

3

3

3

3

3

电流缓升缓降控制

存储焊接规范数

20组

20组

20组

20组

20组

20组

20组

20组

外形尺寸(mm)(L*B*H)

435*185*320

435*185*320

435*185*320

460*400*300

460*222*345

460*222*345

600*400*190

500*210*730

385*200*300

385*200*300

260*160*125

286*351*270

重量(kg)

18

20.5

22

33

23.5

26

35

40

19

22

24

26.5

30

45

55





三、自动焊接的特点

1、代替人工手动定位作业,实现自动控制精准定位;

2、中文键盘操作,易学易懂,不需外接教导器,调试简单便利、高速精确;

3、具有画点、线、面、弧圆、不规则曲线连续补间及三轴联动等功能;

4、三维空间直线插补、三维空间圆弧插补(真正的硬件三维空间圆弧,并非线段拟合)。

5、软体具有区域阵列,平移旋转运算等功能,程式文件可通过U盘上传/下载,方便资料管理及保存

6、点焊参数设置以编程点的方式设置,可实现在同一个焊接加工过程中不同区域有不同的点焊参数设置。

7、可实现不同产品自动焊接,解决了当前公司所面临的招工难、用工荒的问题;并且解决了员工的上岗培训周期长的问题。

8、产品线全面,可以提供桌上型单工作台自动精密点焊机、双工作台自动精密点焊机,配置CCD显微系统;且桌上型又分为 200-500mm行程范围选配;

9、手持编程器采用480 X 272像素、1600万色真彩色5寸液晶显示屏,让操作菜单界面内容更加丰富。

10、丰富的存储空间,主板256MB,可存储1000个文件,每个文件4000个编程点;手持编程器16MB,可存储文件及在多台机器互相拷贝文件尤其有用。



五、漆包线点焊产品图片

undefined

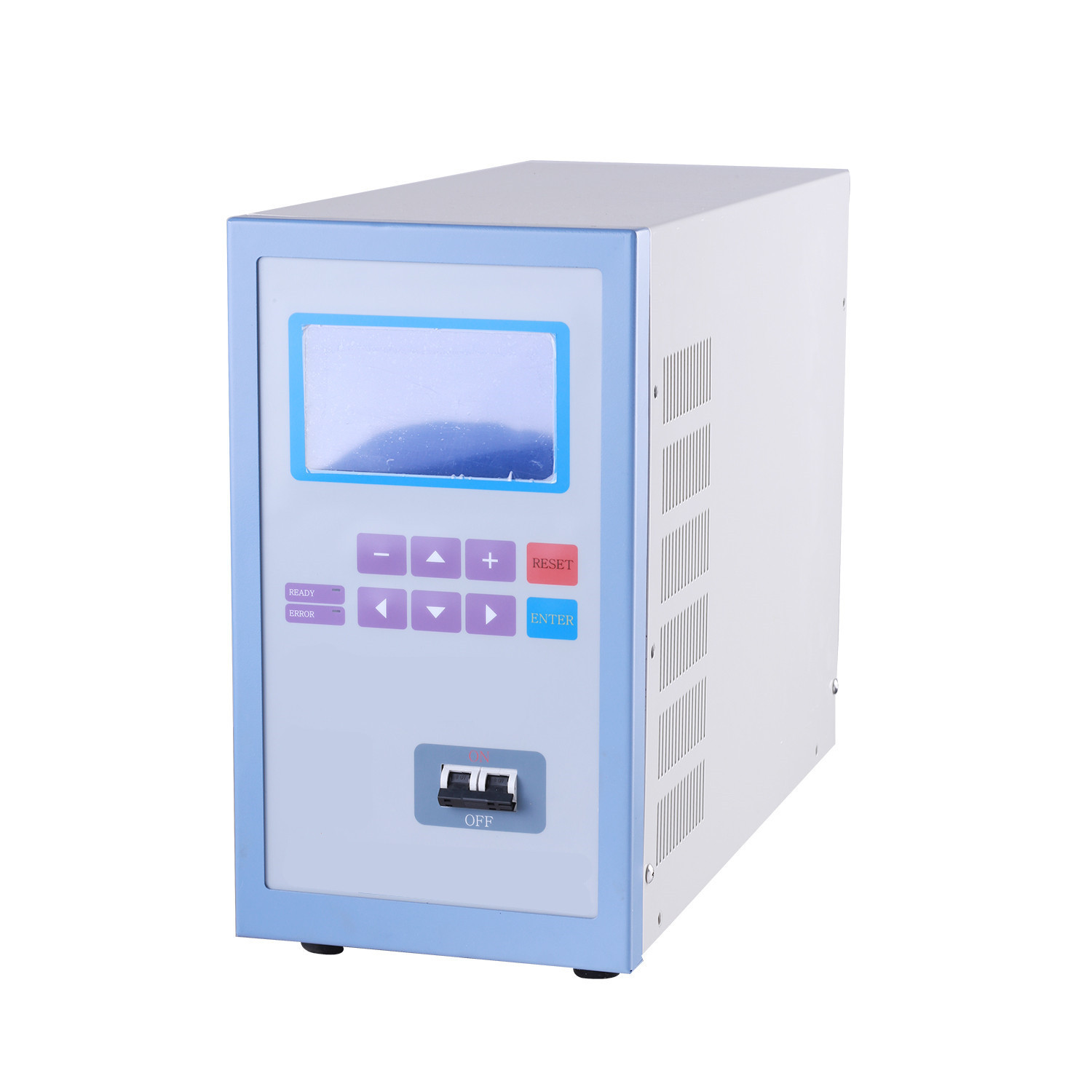

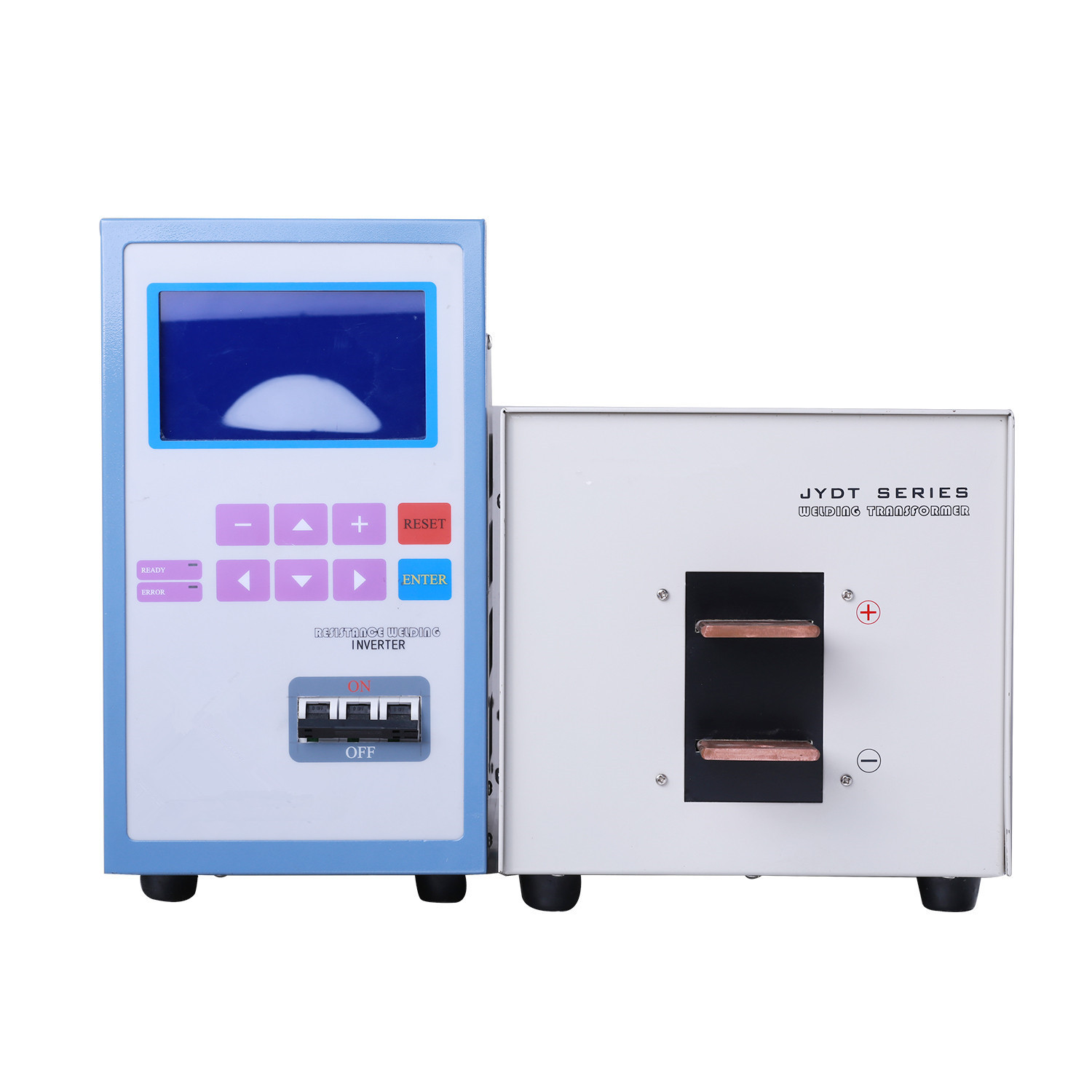

SYE-01L液晶显示逆变焊接电源
undefined

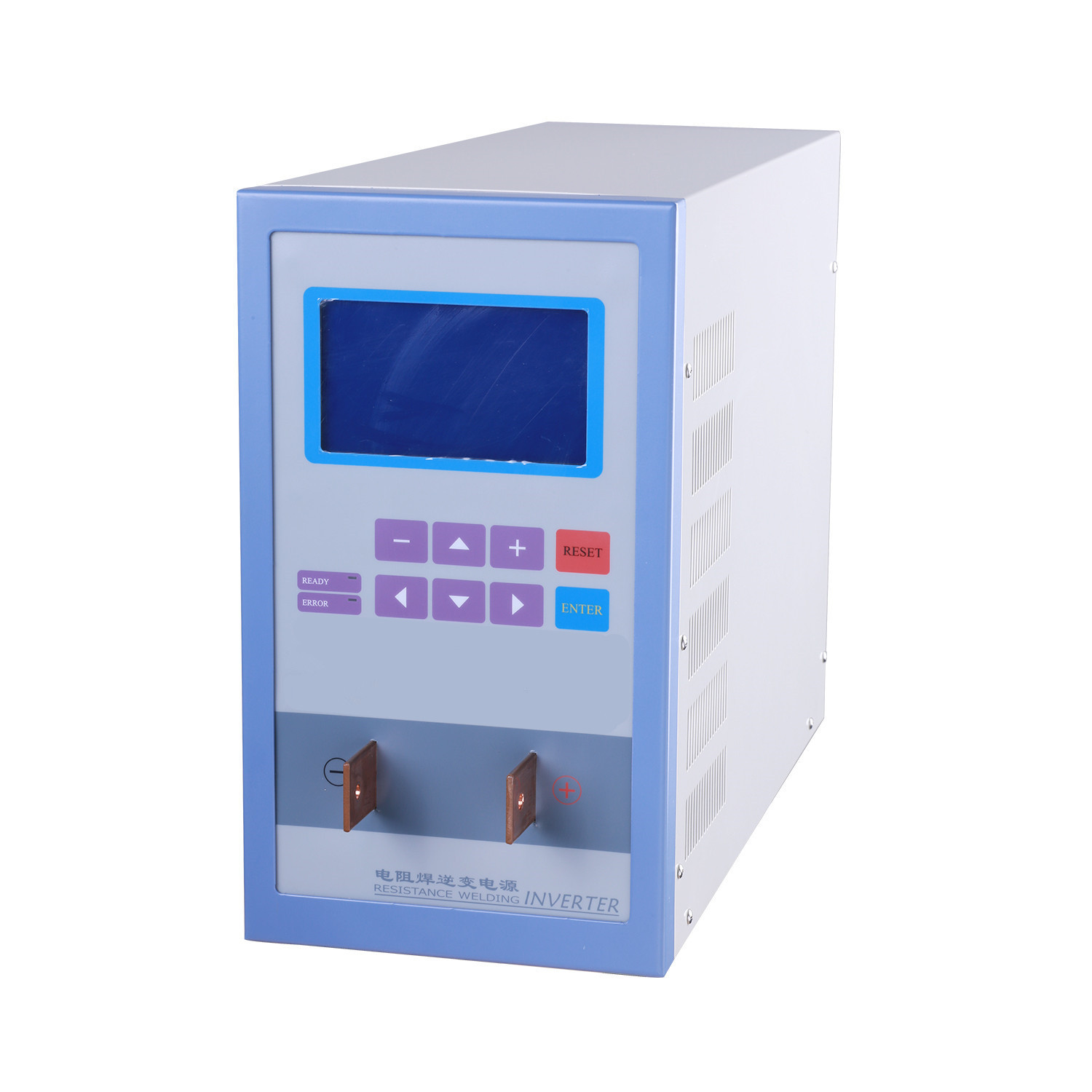

SYE-03L直流点焊电源
undefined

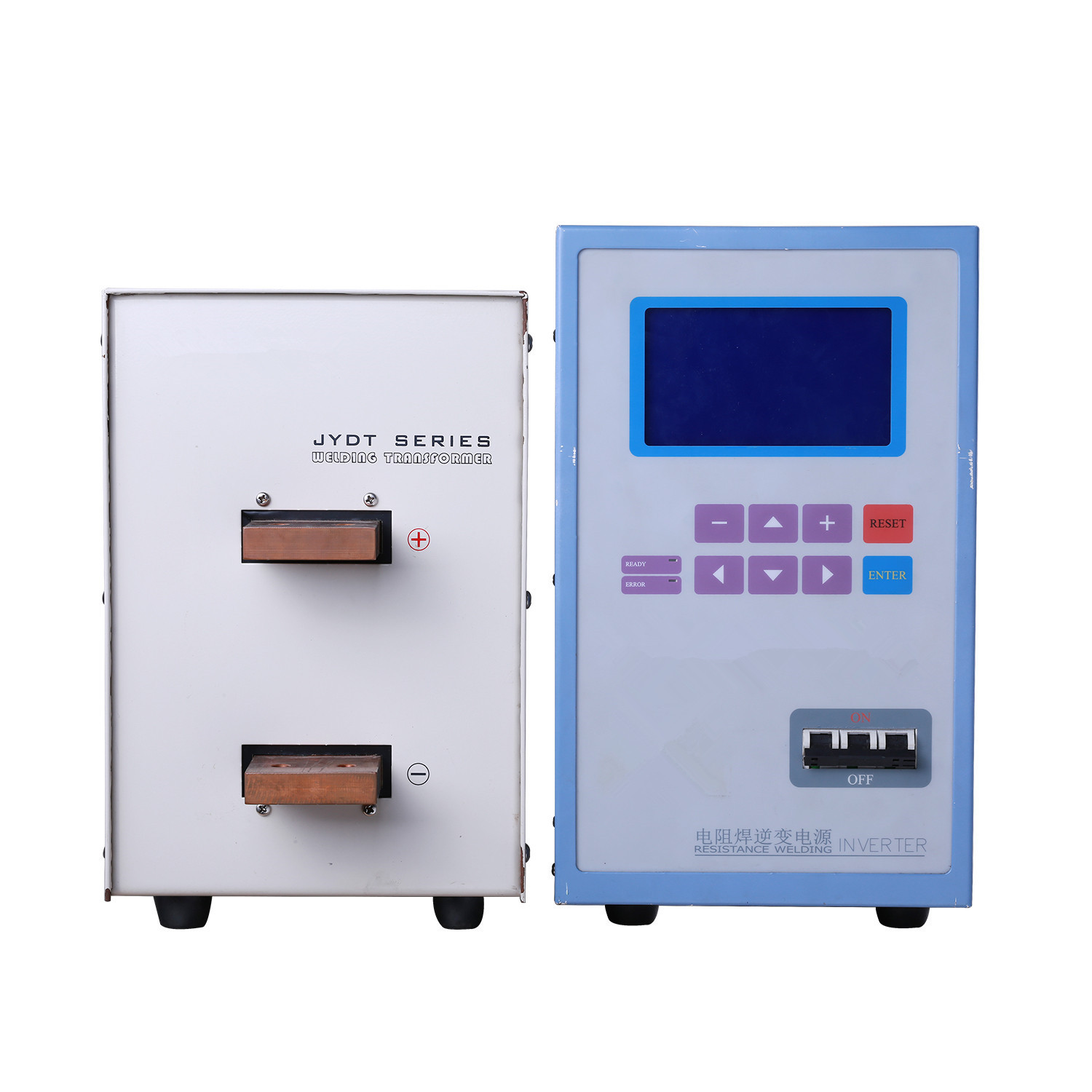

SYE-04LB单面双点焊机
undefined
SYE-06AL逆变焊接电源
undefined
SYE-10AL直流点焊机
undefined

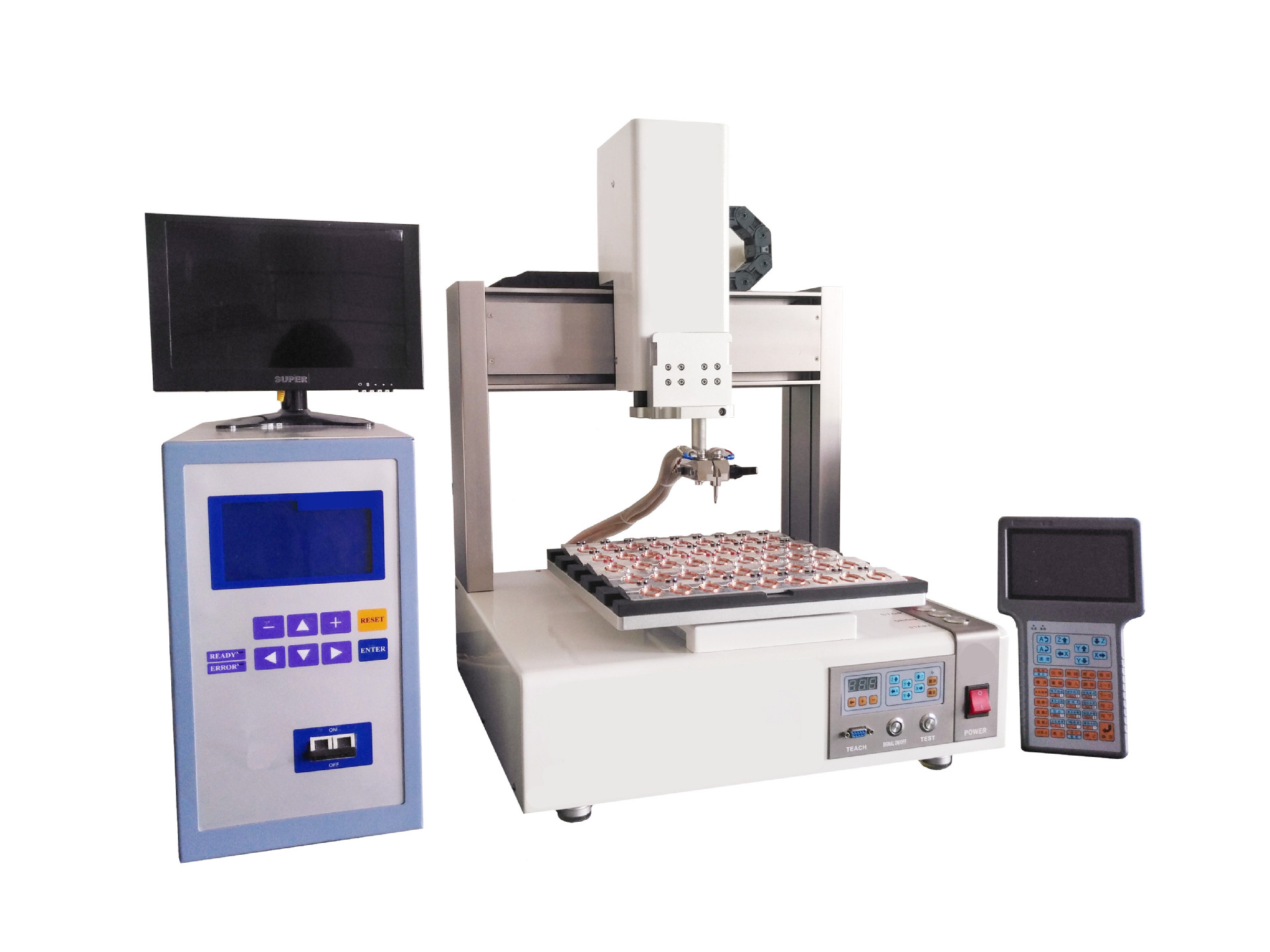

SYE-DH01AL自动点焊机
undefined

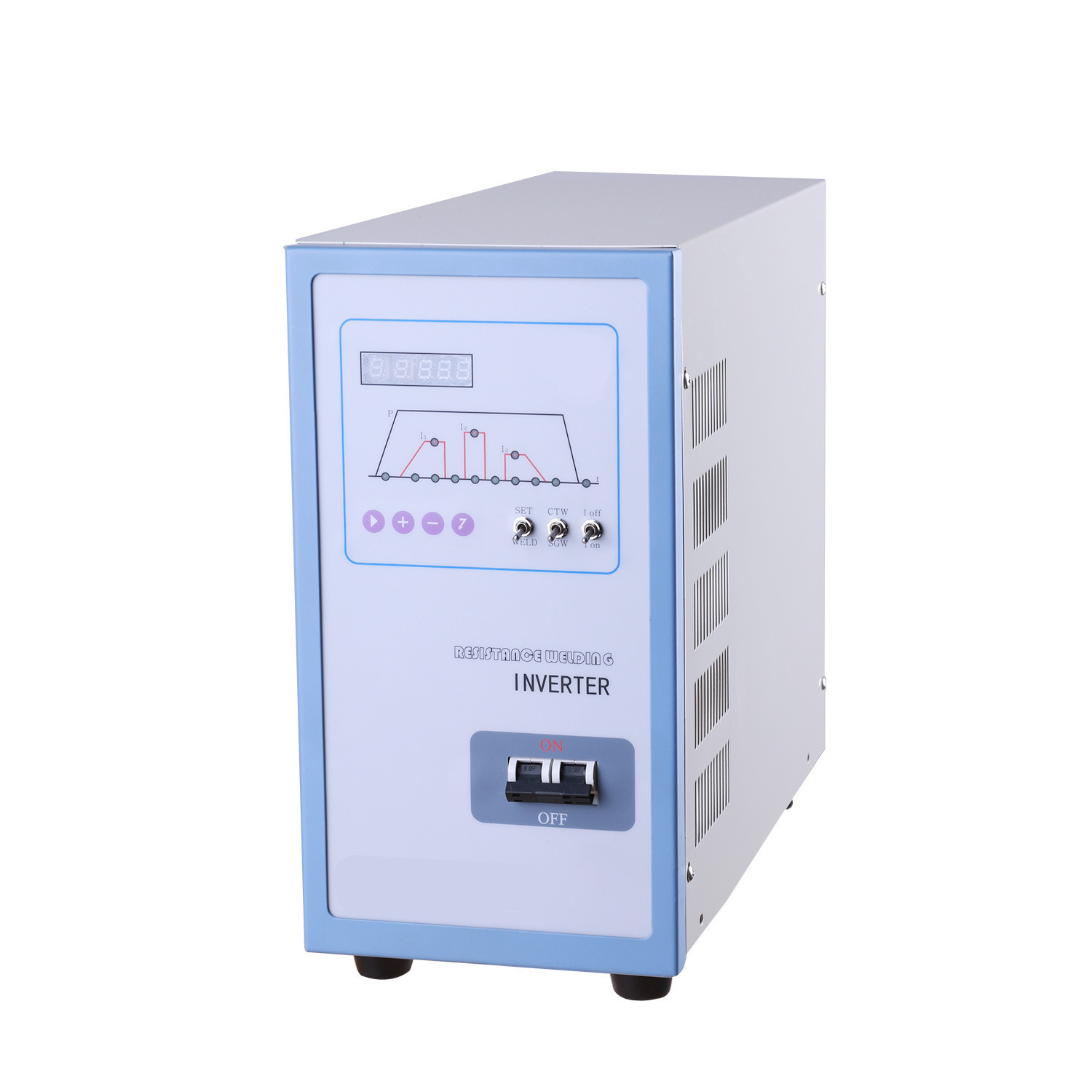

SYE-01数码管式焊接电源
undefined

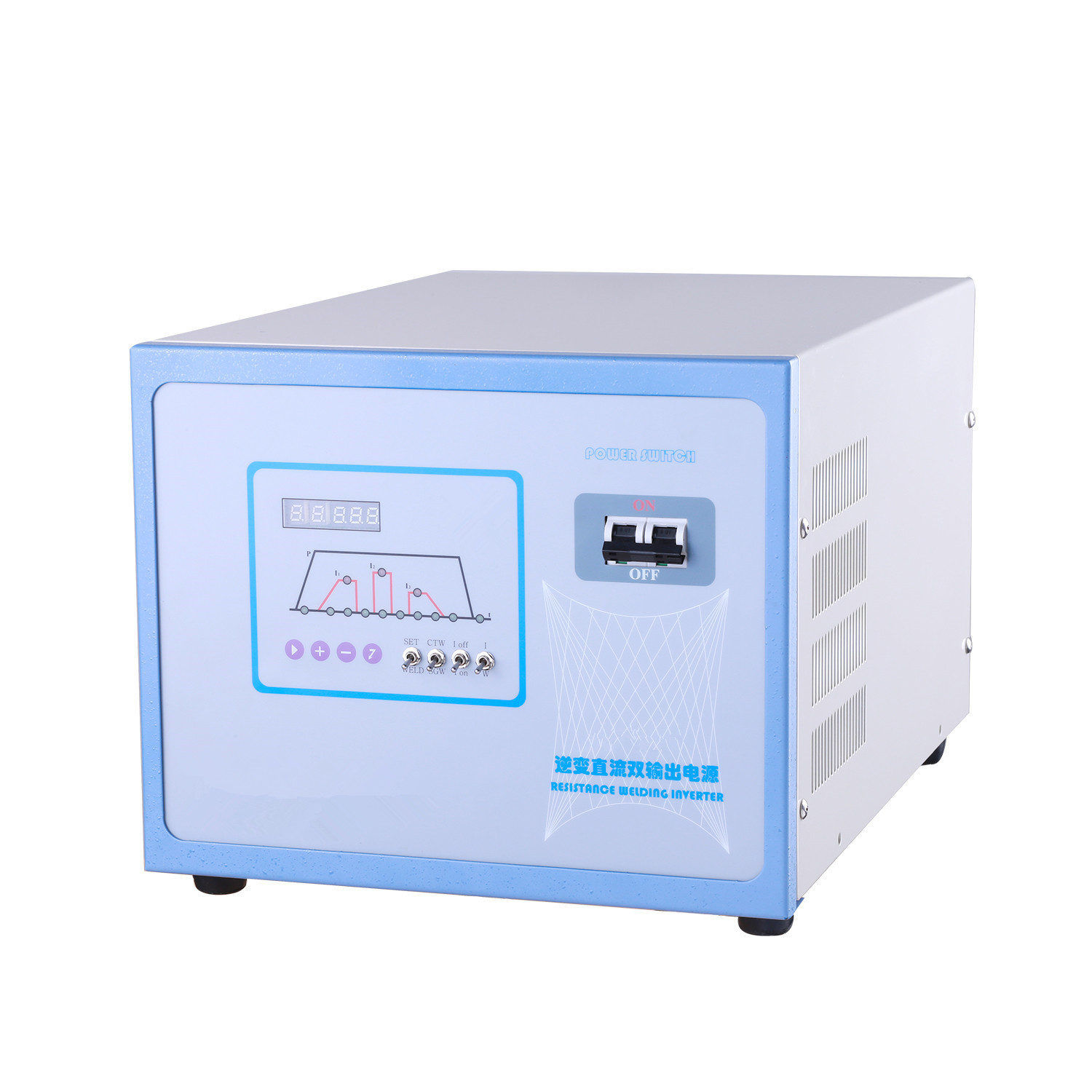

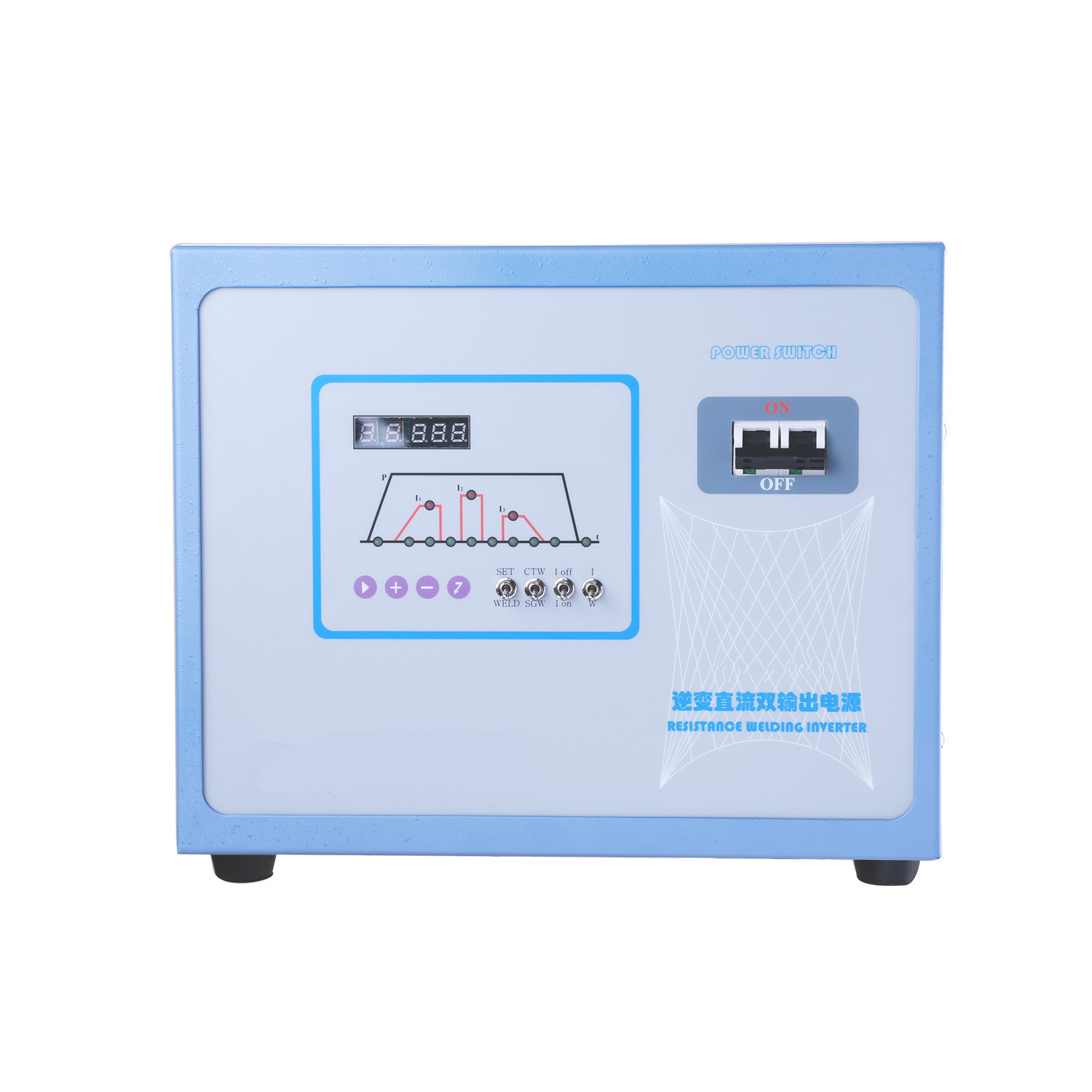

SYE-02SL双输出逆变点焊电源
undefined
SYE-03S数显双输出焊接电源
undefined

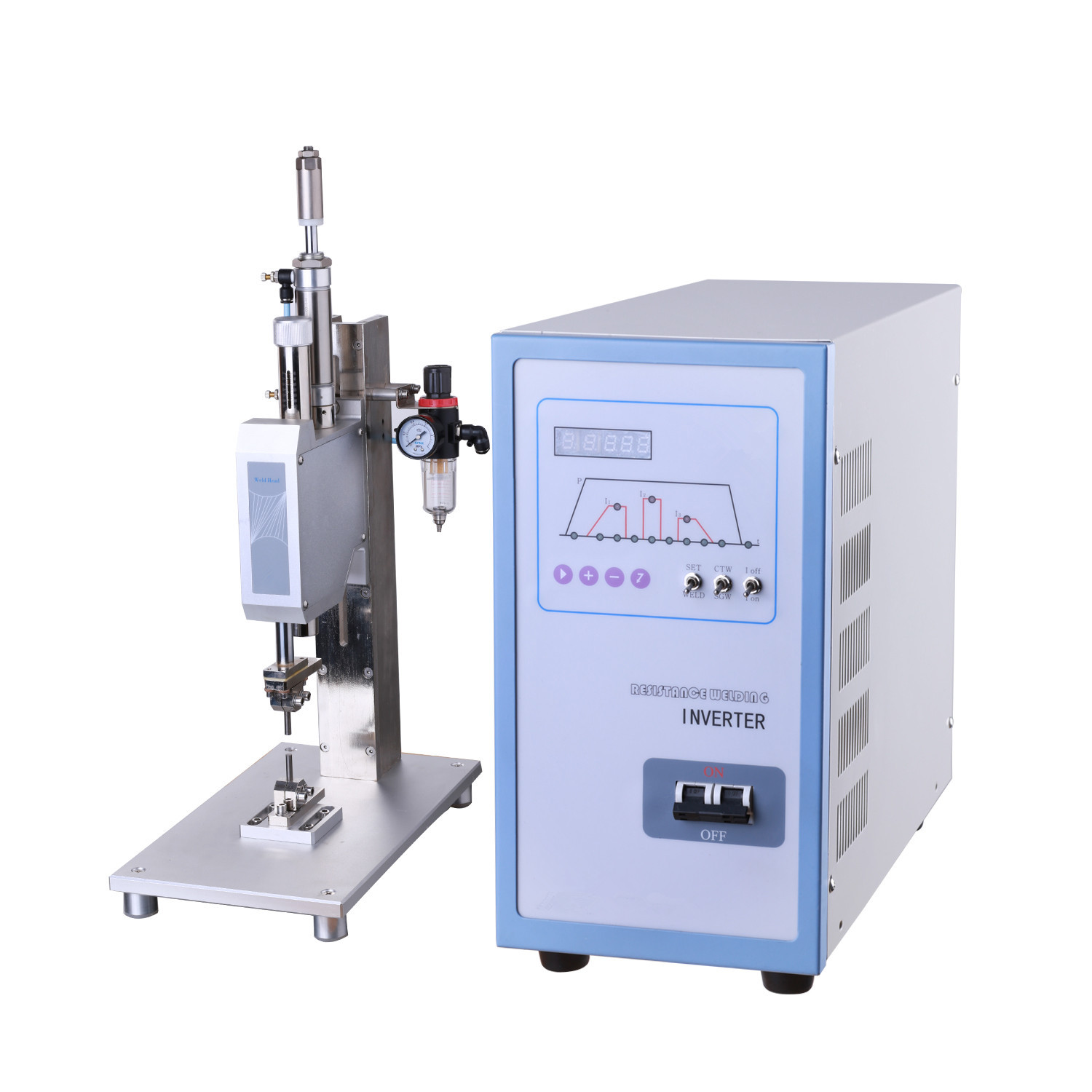

SYE-03逆变点焊机

undefined
SYE-10AL逆变电阻焊电源
undefined

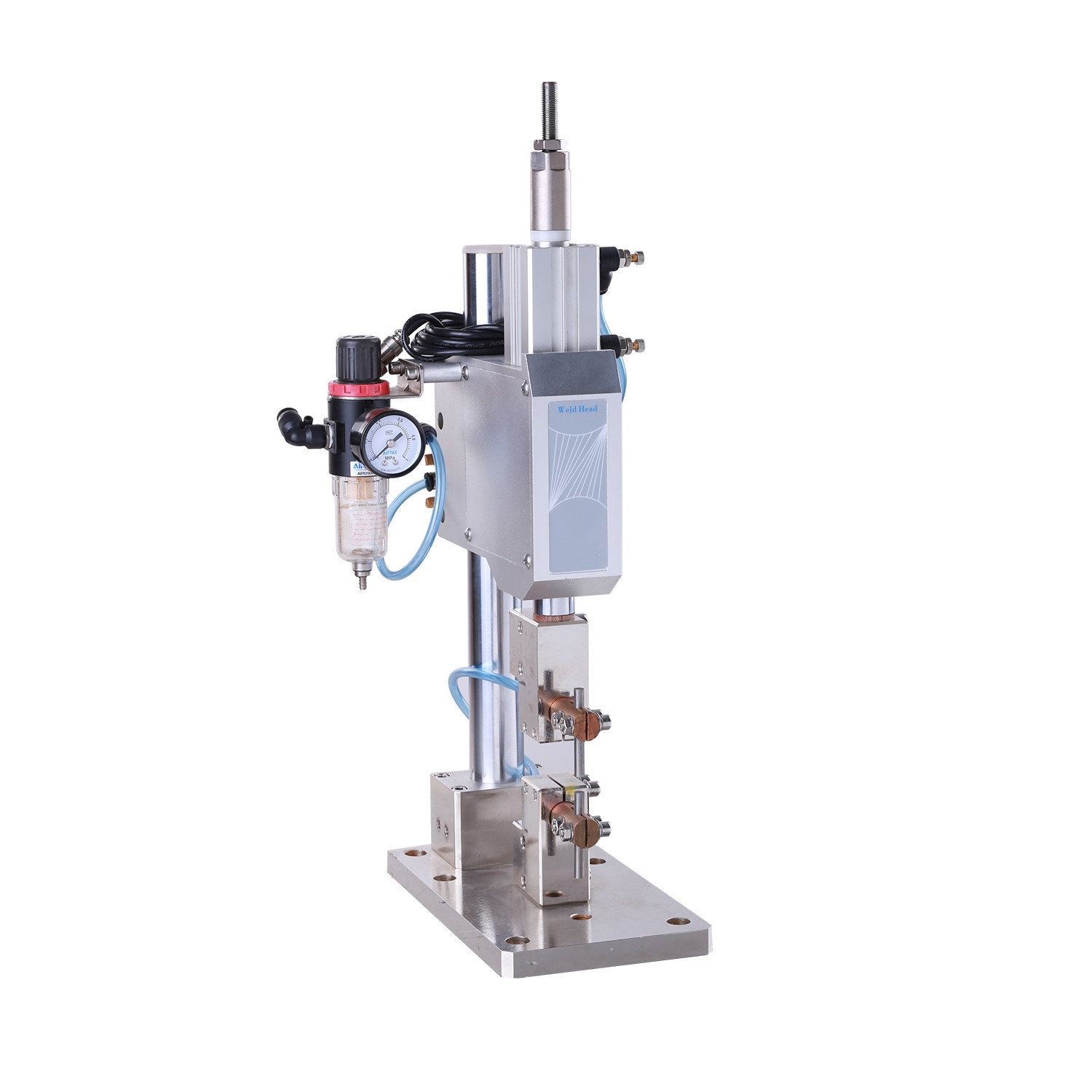

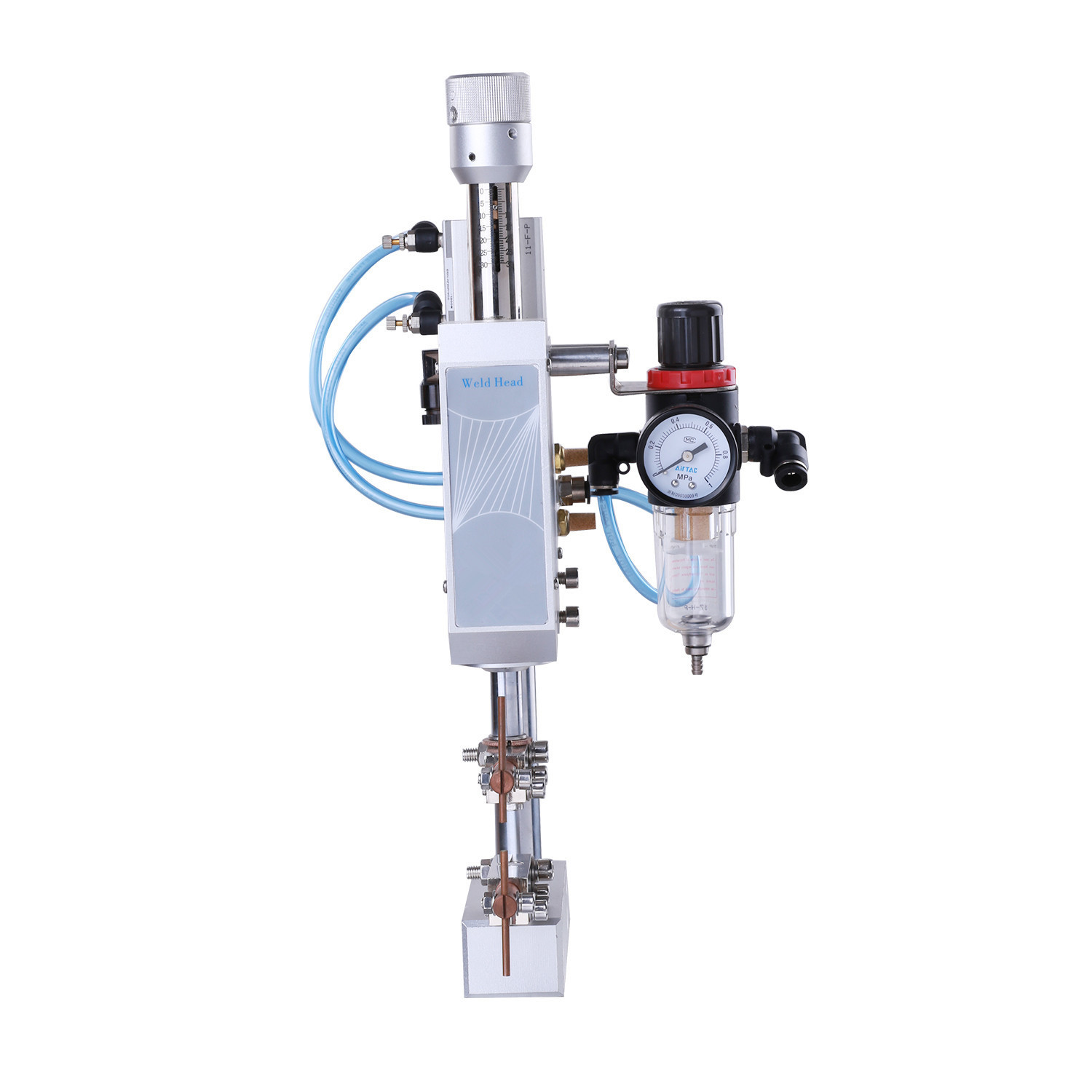

SYEJ-20小气动焊接机头
undefined
SYE-100N机头
undefined
SYE-J32焊接机头
undefined
SYEY-35压方焊接机头
undefined

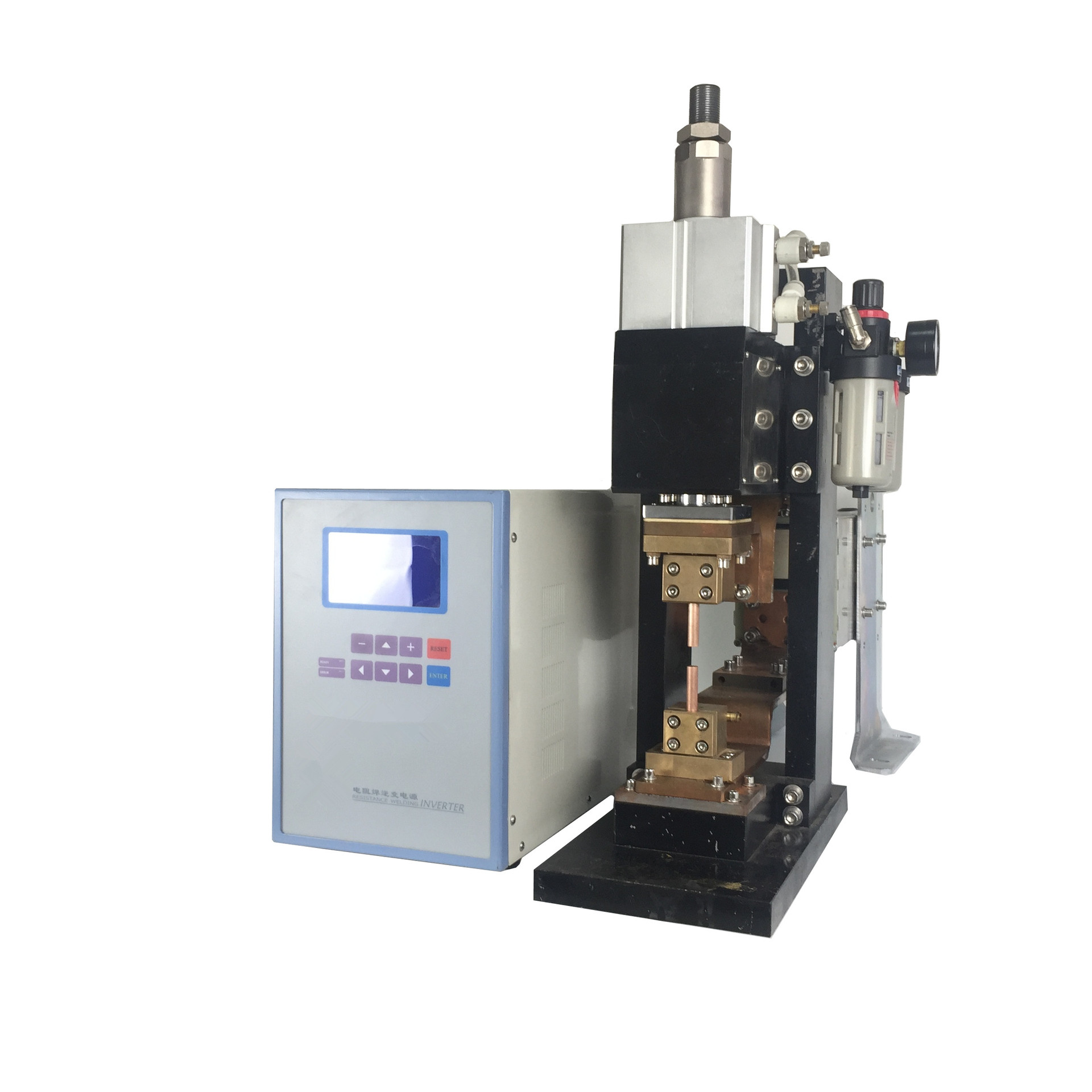

SYE-20AL逆变点焊机

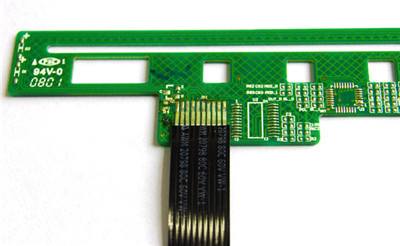

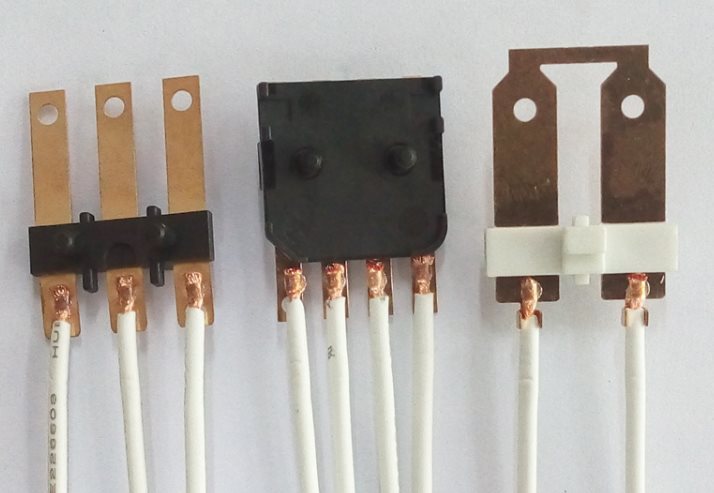

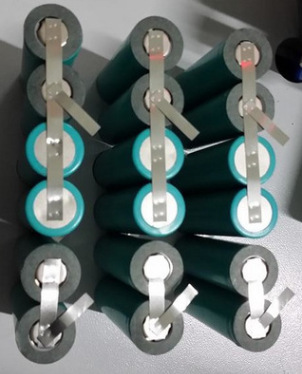

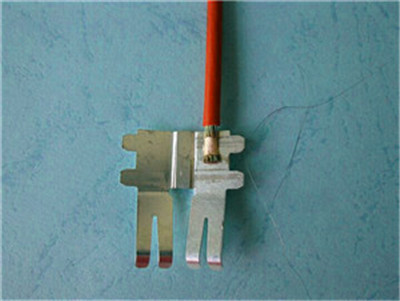

焊接样品
