SYE-01L43A 漆包线精密自动点焊机 门禁卡漆包线点焊机

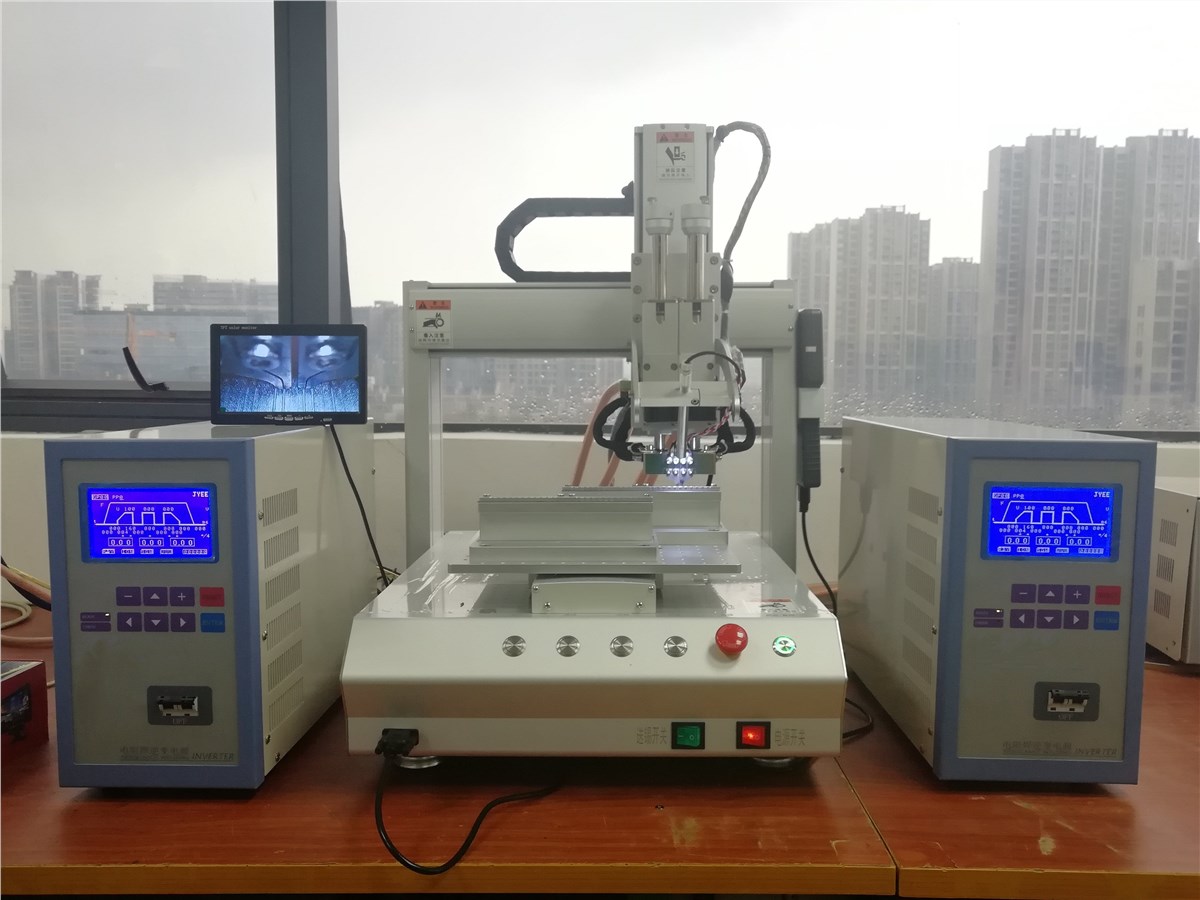

SYEE自动点焊机器人

广州市尚亿智能科技有限公司逆变直流电阻焊接电源是采用IGBT逆变技术、微机控制技术和现代电力电子技术开发的新型电源。该设备原理见图1。由于采用AC－DC－AC－DC的变换技术，时间控制达到毫秒级精度、控制响应和控制精度大大提高；直流输出（图2）使焊接工艺性显著改善；逆变技术还使设备具有小型、节能高效等一系列优点；微控制器（MCU）与电子技术的采用使该设备具备现代设备的优秀功能，包括数字控制、监控、故障诊断与保护、数据传输等，设备功能齐全、灵活方便、适应面广。该类设备特别适合于铜、铝等有色金属材料的点焊、合金材料的点焊、精密零件的点焊和高质量产品的点焊。

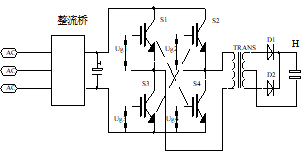

图1  逆变直流电阻点焊电源原理示意图

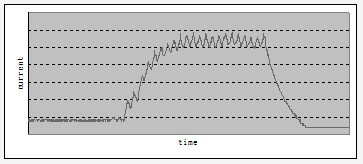

图2 焊接电流波形

一、焊接电源的特点

液晶显示系列逆变式电阻焊电源的特点：

1）直流输出。焊接电流为脉动直流（且波纹度小），无交流过零不连续加热工件的缺点，热量集中，提高了焊接热效率，对有色金属材料和一些难焊材料的焊接特别适合，焊接过程稳定、焊接质量显著提高。同时，电极寿命获得延长。

2）由微控制器（MCU）控制，具有电流、电压、功率监控功能。

3）逆变桥采用软开关技术，减小开关损耗，减小电磁干扰。

4）具有电流失常、监控值超限、网压超限、过热等故障诊断与报警功能。

5）逆变桥电流失常自动关断，增强系统保护。

6）三段加热设定，带电流缓升缓降功能，时间宽范围设定（0－250ms或0－1s），适用复杂焊接过程需要。

7）20组参数储存，方便多种焊接品种使用。

8）240x128 LCD显示，同时显示多种内容。

9）较强的外部通讯功能：焊接结束、故障、计数信号、RS-232数据通讯口（选配），便于自动焊使用。

10）数据存储采用EEPROM，无电池寿命问题。

11）响应速度快。由于采用了较高的逆变频率（4kHz、1kHz），具体型号机器的逆变频率可查阅表1。通电时间控制周期为0.25ms或1ms，比通常交流焊机的20ms提高80或20倍，控制精度明显提高。与电容储能焊机相比，无需充放电，可控性明显增强，特别适合于精密件的焊接和高质量、高精度、高速度焊接。

2.技术参数

三、自动焊接的特点

1、代替人工手动定位作业，实现自动控制精准定位；

2、中文键盘操作，易学易懂，不需外接教导器，调试简单便利、高速精确；

3、具有画点、线、面、弧圆、不规则曲线连续补间及三轴联动等功能；

4、三维空间直线插补、三维空间圆弧插补（真正的硬件三维空间圆弧，并非线段拟合）。

5、软体具有区域阵列，平移旋转运算等功能，程式文件可通过U盘上传/下载，方便资料管理及保存

6、点焊参数设置以编程点的方式设置，可实现在同一个焊接加工过程中不同区域有不同的点焊参数设置。

7、可实现不同产品自动焊接，解决了当前公司所面临的招工难、用工荒的问题；并且解决了员工的上岗培训周期长的问题。

8、产品线全面，可以提供桌上型单工作台自动精密点焊机、双工作台自动精密点焊机，配置CCD显微系统；且桌上型又分为 200-500mm行程范围选配；

9、手持编程器采用480 X 272像素、1600万色真彩色5寸液晶显示屏，让操作菜单界面内容更加丰富。

10、丰富的存储空间，主板256MB，可存储1000个文件，每个文件4000个编程点；手持编程器16MB，可存储文件及在多台机器互相拷贝文件尤其有用。

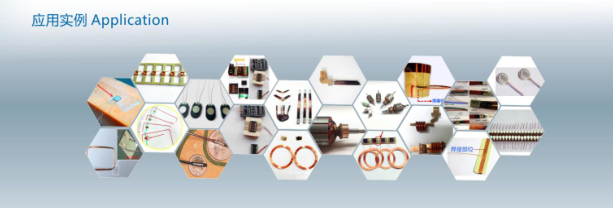

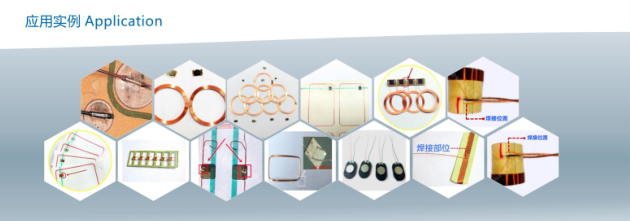

四、漆包线点焊产品图片
